強度試験データ

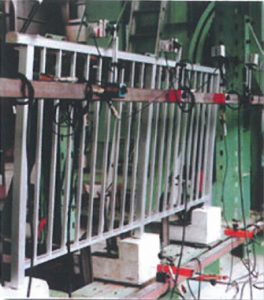

製品強度確認試験
各種製品については厳しい試験を行って安全を確認しております。
試験一覧
| 対象 | 仕様 | 試験内容 | 基準値 | 試験場所 |
|---|---|---|---|---|
| 45角 サスボン | 笠木ジョイント部 | ユニットの 水平荷重試験 |
1450N/m | 財団法人ベターリビング |
| 45角 サスボン | コンクリート設置 | アンカー・取り付け金物の強度試験 | 1450N/m | 財団法人ベターリビング |
| 45角 サスボン | ユニットの 鉛直荷重試験 |
1600N/m | 財団法人ベターリビング | |
| 50角 サスボン | 笠木ジョイント有 | ユニットの 水平荷重試験 |
2950N/m | 財団法人ベターリビング |
| 50角 サスボン | コンクリート設置 | アンカー・取り付け 金物の強度試験 |
2950N/m | 財団法人ベターリビング |
| 50角 サスボン | ユニットの 鉛直荷重試験 |
1600N/m | 財団法人ベターリビング | |
| 50角 ツインアンカー | 笠木ジョイント有 | ユニットの 水平荷重試験 |
1450N/m | 財団法人ベターリビング |
| 50角 ツインアンカー | コンクリート設置 | アンカー・取り付け 金物の強度試験 |
1450N/m | 財団法人ベターリビング |
| 50角 ツインアンカー | ユニットの 鉛直荷重試験 |
1600N/m | 財団法人ベターリビング | |
| 64角 ツインアンカー | 笠木ジョイント有 | ユニットの 水平荷重試験 |
1450N/m | 財団法人ベターリビング |
| 64角 ツインアンカー | コンクリート設置 | アンカー・取り付け 金物の強度試験 |
1450N/m | 財団法人ベターリビング |
| 64角 ツインアンカー | ユニットの 鉛直荷重試験 |
1600N/m | 財団法人ベターリビング | |
| スライドライン （R-BAL） |
笠木ジョイント有 | ユニットの 水平荷重試験 |
1450N/m | 社内（シンダーCON） |
| スライドライン （R-BAL） |
シンダーCON設置 | アンカー・取り付け 金物の強度試験 |
1450N/m | 社内（シンダーCON） |
| 手すり子 | 格子手摺 | 手すり子の 局部荷重試験 |
490N | 財団法人ベターリビング |
| 下弦材 | ユニット | 下弦材の 鉛直荷重試験 |
1150N/スパン | 財団法人ベターリビング |
| パーテーション | H=1730 | 等分布荷重試験 | 1950Pa | 社内（治具セット） |
| 開閉式パーテーション | H=1730 | 等分布荷重試験 | 1950Pa | 社内（治具セット） |
| 格子手摺 | 音鳴り試験 | 風切音確認試験 | – | 不二サッシ千葉工場 |
| ルーバー手摺 | 音鳴り試験 | 風切音確認試験 | – | 不二サッシ千葉工場 |
| ボンド（手摺固定用） | サスボン45 | 引抜強度 | – | ボンドメーカー内 |
| ボンド（手摺固定用） | ツインアンカー50角・64角 | 引抜強度 | – | ボンドメーカー内 |
| ベーシックライン | ガラス手摺 | 等分布荷重試験 | 1950Pa | |
| ベーシックライン | ガラス手摺 | ショットバック試験 | – | |
| ベーシックライン | ガラス手摺 | 層間変位試験 | – | |
| ベーシックライン | ガラス手摺 | 水抜き試験 | – | |
| システムライン | ガラス手摺 | 等分布荷重試験 | 1950Pa | |
| システムライン | ガラス手摺 | ショットバック試験 | – | |
| システムライン | ガラス手摺 | 水抜き試験 | – | |
| ハンガーライン | ガラス手摺 | 等分布荷重試験 | 1950Pa | |
| ハンガーライン | ガラス手摺 | ショットバック試験 | – | |
| ハンガーライン | ガラス手摺 | 水抜き試験 | – | |
| スマートライン | ガラス手摺 | 等分布荷重試験 | 1950Pa | |
| スマートライン | ガラス手摺 | ショットバック試験 | – | |
| スマートライン | ガラス手摺 | 水抜き試験 | – | |
| スマートハンガーライン | ガラス手摺 | 等分布荷重試験 | 1950Pa | |
| スマートハンガーライン | ガラス手摺 | ショットバック試験 | – | |
| スマートハンガーライン | ガラス手摺 | 水抜き試験 | – | |
| サスボン支柱 | 単体 | 支柱の 水平荷重試験 |
– | 財団法人建材センター |
